Çelik Konstrüksiyon Profilleri
Bu sayfa fiyat satırlarını çoğaltmak yerine ölçü, ağırlık ve mühendislik seçim kriterlerini açıklar. Taşıma kapasitesi gerektiren uygulamalarda sabit ve doğrulanmamış yük değerleri yerine proje hesabı esas alınır.

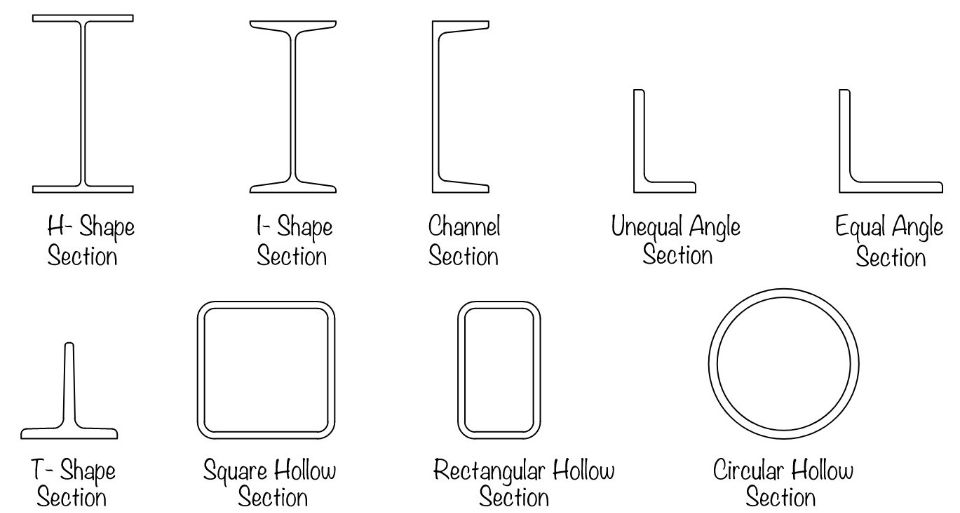

Çelik konstrüksiyon profil grupları
Bu sayfa bütün ürünlerin fiyat tablolarını tekrar etmez; taşıyıcı göreve göre doğru ürün ailesine yönlendirir.
Kutu Profil Fiyatları
Kutu profil fiyatları için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.

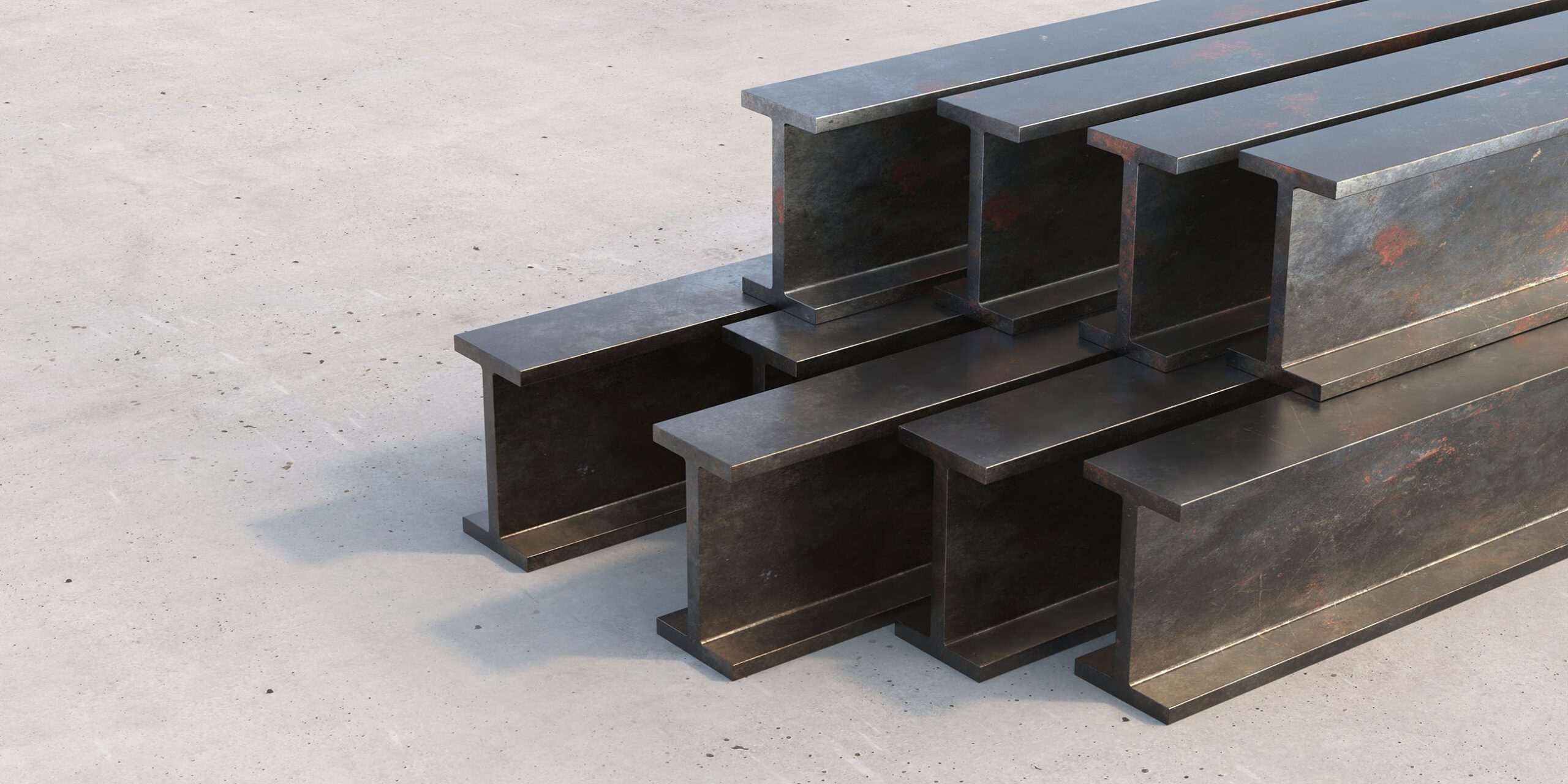

H Profil Çeşitleri: HEA ve HEB
H profil çeşitleri için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
I Demir Çeşitleri: IPE ve NPI
I demir çeşitleri için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
U Profil (NPU) Fiyatları
U profil fiyatları için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
Köşebent Demir Fiyatları
Köşebent demir fiyatları için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
C Profil Fiyatları
C profil fiyatları için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
Z Profil Fiyatları
Z profil fiyatları için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
Sigma Profil Fiyatları
Sigma profil fiyatları için ölçü, ağırlık, kalite ve ilgili fiyat/teklif bilgilerini kendi sayfasında inceleyin.
Profil seçiminin sırası
Taşıyıcı sistem ve yükler belirlendikten sonra kesit ailesi, nominal ölçü, kalite, yüzey, boy ve bağlantı ayrıntıları seçilir. Nihai kesit statik hesapla doğrulanır.
Benzer profil içerikleri
Çelik Konstrüksiyon Profilleri Teknik Künye
Bu sayfa sıcak haddelenmiş ağır taşıyıcı profilleri kapsar: HEA, HEB, IPE, NPI/IPN, NPU ve köşebent. Ortak özellikleri, akkor haldeki kütüğün hadde tezgahından geçirilerek tek parça üretilmesi ve kesit kalınlıklarının 5 mm ile 40 mm arasında olmasıdır. Bu, taşıyıcı sistemin ana iskeletini oluşturan gruptur; yük, açıklık ve burkulma hesabı bu profiller üzerinden yapılır.
Çelik Konstrüksiyon Profilleri Mekanik Özellikleri
| Standart | EN 10365 (ölçü) · EN 10034 / EN 10056 (tolerans) · EN 10025-2 (kalite) |
|---|---|
| Akma dayanımı (ReH) | 235-355 MPa (S235JR / S355J2) |
| Çekme dayanımı (Rm) | 360-630 MPa |
| Darbe / uzama | Et kalınlığı: 5-40 mm · standart boy: 6 ve 12 m |
| Karbon eşdeğeri (CEV) | Üretim: sıcak haddeleme (tek parça) |
Çelik Konstrüksiyon Profilleri Kimyasal Bileşimi (%, maks.)
| Element | Oran (%) |
|---|---|
| Üretim | sıcak haddeleme |
| HEA / HEB | geniş başlıklı kolon-kiriş |
| IPE | dar başlıklı kiriş |
| NPI / IPN | eğimli iç flanş |
| NPU | kanal kesit |
| Köşebent | L kesit, bağlantı |
Çelik Konstrüksiyon Profilleri Nerede Kullanılır?

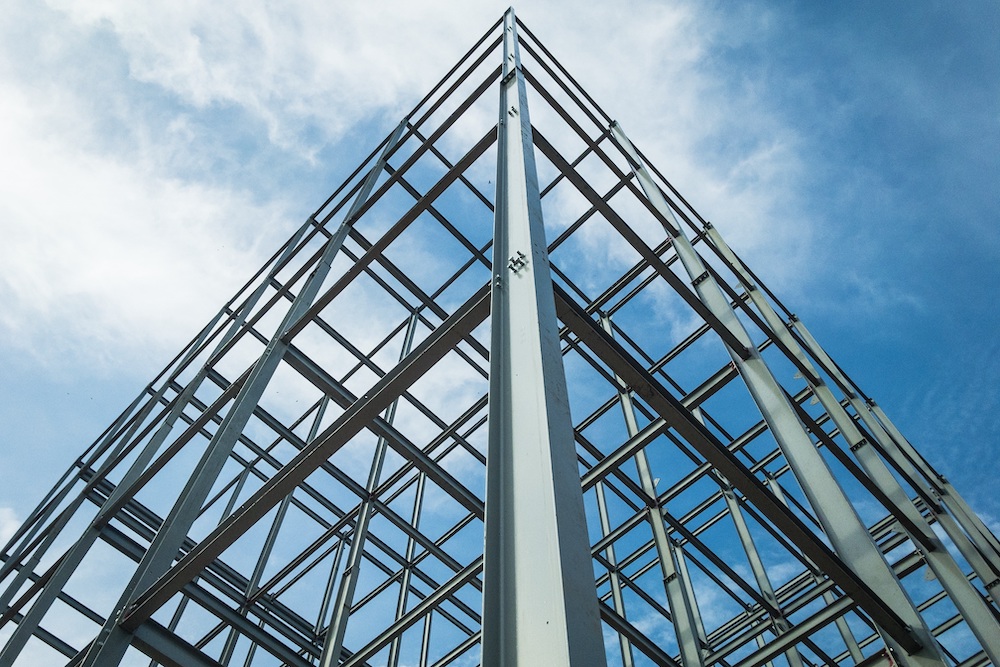

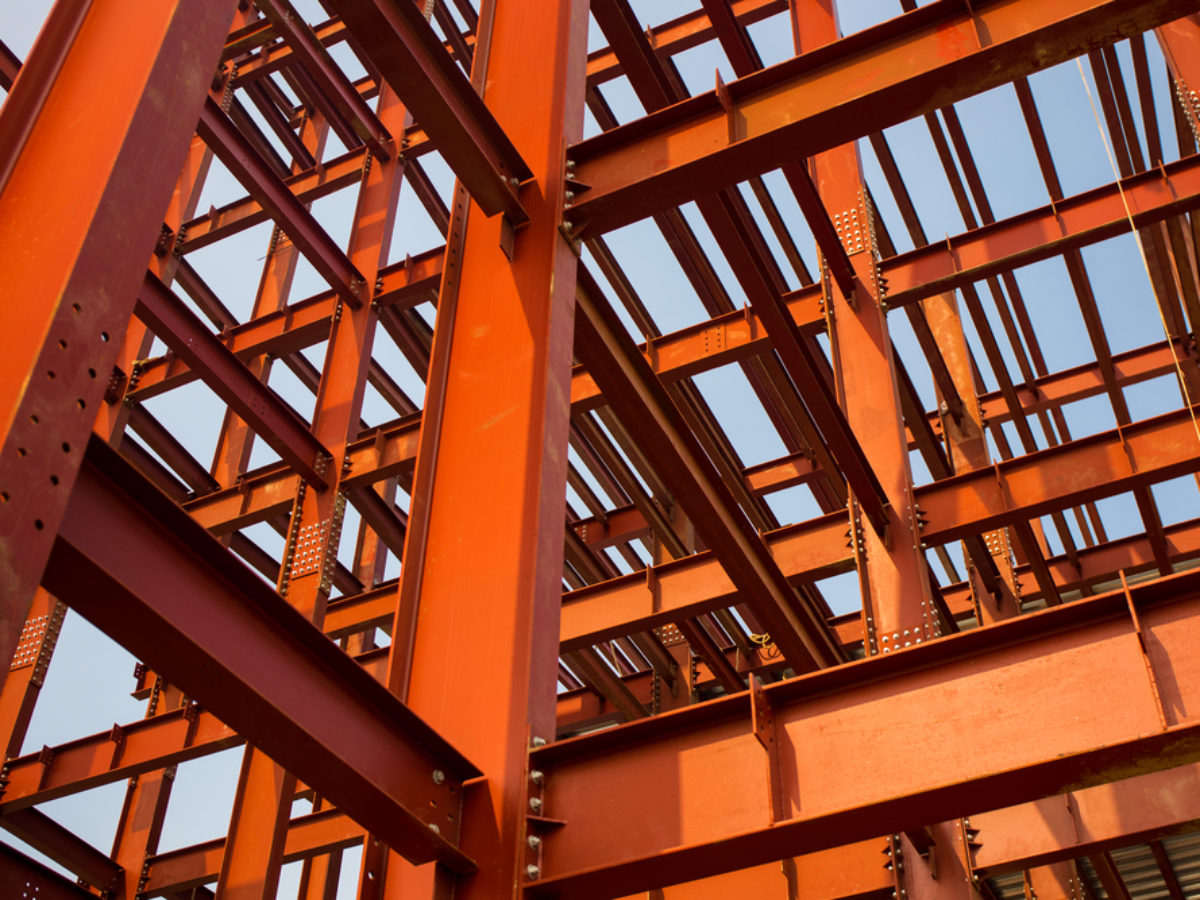

Çok katlı çelik yapı iskeleti, sanayi yapısı ana taşıyıcıları, köprü ve platform, vinç kişişi, ağır makine şasisi.
Çelik Konstrüksiyon Profilleri Hangi Kaliteden Ayırılır?

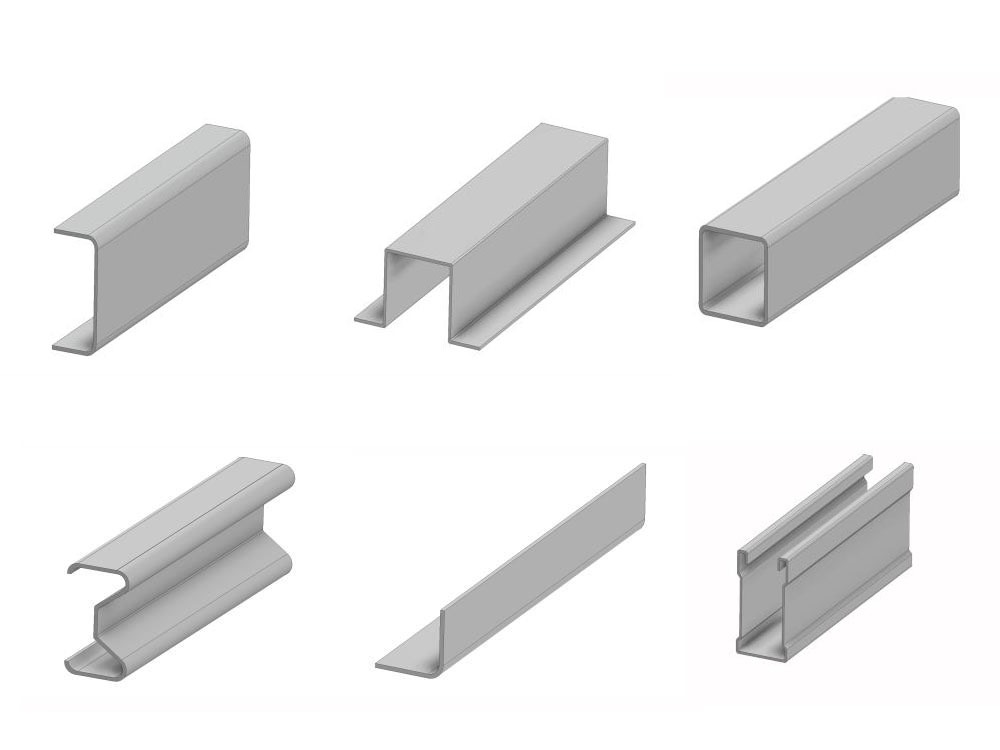

Hafif çelik yapı profillerinden üretim yöntemi ve kalınlık bandıyla ayrılır: o grup ince sacın soğuk bükülmesiyle (1,5-3 mm) üretilir ve ikincil taşıyıcıdır (aşık, kuşak); bu grup sıcak haddelenir (5-40 mm) ve birincil taşıyıcıdır (kolon, ana kiriş). Tipik bir sanayi yapısında ikisi birlikte kullanılır: kolonlar HEB, aşıklar Z profil.
Çelik Konstrüksiyon Profilleri Standart Karşılıkları
| Malzeme numarası | EN 10365 / EN 10056 hadde profil aileleri |
|---|---|
| Muadil gösterimler | Piyasa adı: hadde profil, ağır profil, yapı çeliği profili |
Çelik konstrüksiyonda hangi profil nerede kullanılır?
Kolonda HEB (çift eksende dengeli rijitlik), ana kirişte IPE veya HEA (yüksek kesit modülü, düşük ağırlık), ikincil kirişte NPU veya IPE, bağlantı ve çaprazda köşebent kullanılır.
Hangi kalite seçilmeli: S235 mi S355 mi?
S355 aynı yükü yaklaşık %30 daha hafif kesitle taşır; büyük açıklık ve yüksek yükte toplam çelik tonajını düşürür. Küçük ve orta yapılarda S235 genellikle yeterli ve daha ucuzdur.
